耐高溫輸送帶
發布時間：2021-11-15 17:08
瀏覽次數：5066

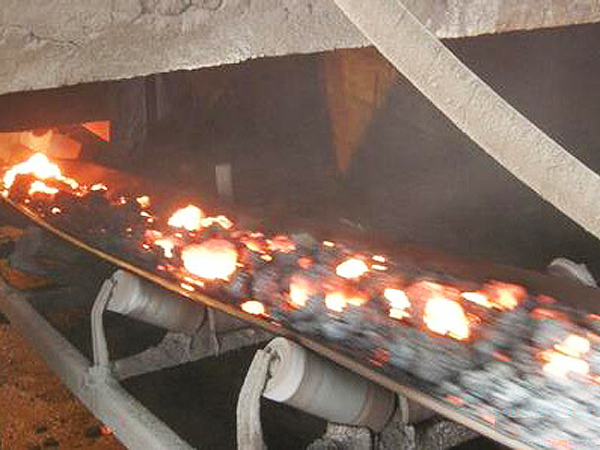

用途：主要用于冶金、建筑等行業，輸送燒結礦、焦炭、水泥熟料等高溫物料，物料溫度不超過800℃，帶面溫度不超過220℃的條件下使用。
特性：采用三元乙丙橡膠為覆蓋層，骨架材料采用國內專用的耐高溫帆布，獨特的配方設計，解決了因乙丙橡膠飽和度高，粘合性差，層間附著力低的關健問題。具有帶體輕，壽命長（約2-4倍），耐熱性能好的特點。
物理性能：
層間粘合強度：
耐熱(高溫)輸送帶的選用、產品使用注意事項：
1、耐高溫輸送帶的選用：
依據耐熱輸送帶所輸送物料的溫度、表面結構形狀及粘度等參數選擇耐熱帶的類型。如當輸送溫度為150℃的燒結礦石、焦炭等大塊物料，并且物料與帶面接觸面積較小時，帶面溫度保持在60－80℃；當輸送水泥粉等粘度較小的物料時，物料溫度與帶面溫度相差就很小。
帶面溫度與耐熱帶的使用壽命密切相關。直接影響到覆蓋膠與芯層、芯層之間的粘合強度、覆蓋膠的耐磨性、抗龜裂性等。應在充分調查、測量帶表面溫度等使用條件后，選擇耐熱帶的類型。
較厚的覆蓋膠是保證帶子有較長使用壽命的重要條件。建議耐熱帶的蓋膠厚度上膠6－9mm，下膠2－4mm。
2、耐熱輸送帶使用要點：
對整條帶的表面溫度要連續地、不間斷地進行測量、記錄和監控，一定要避免不必要的溫度升高；
要對物料的膠帶進行強制的冷卻(最好在合層上用水沖卻)；
保持所輸送的物料按帶寬均勻分布，不過分集中；
防止油的存在，(冷卻水中的微量油)對帶的破壞超過熱本身；
裝有熱物料的帶子，一旦停止運轉，應迅速采取措施將熱物料卸下；
耐熱帶的接頭最好采用熱膠接法。
型號：
Ⅰ型：可耐不大于100℃試驗溫度，最高短時運行溫度150℃，代號T1。
Ⅱ型：可耐不大于125℃試驗溫度，最高短時運行溫度170℃，代號T2。
Ⅲ型：可耐不大于150℃試驗溫度，最高短時運行溫度200℃，代號T3。
Ⅳ型：可耐不大于175℃試驗溫度，最高短時運行溫度250℃，代號T4。
IIV型：可耐不大于200℃試驗溫度，最高短時運行溫度300℃，代號T5。
品種：
分為普通耐熱輸送帶和強力耐熱輸送帶，普通耐熱帶強力層為滌棉帆布（CC56），強力耐熱帶強力層為EP（具體又分為EP100 型、EP150型、EP200型、EP250、EP300型、EP350型、EP400型等）。
安全性能 導電性 輸送帶上下兩面的表面電阻平均值≤3X108Ω
燃燒性 全厚度帶燃燒自息時間≤3 S
剝去覆蓋膠的自息時間≤5 S
滾筒摩擦 全過程滾筒表面溫度≤325℃
